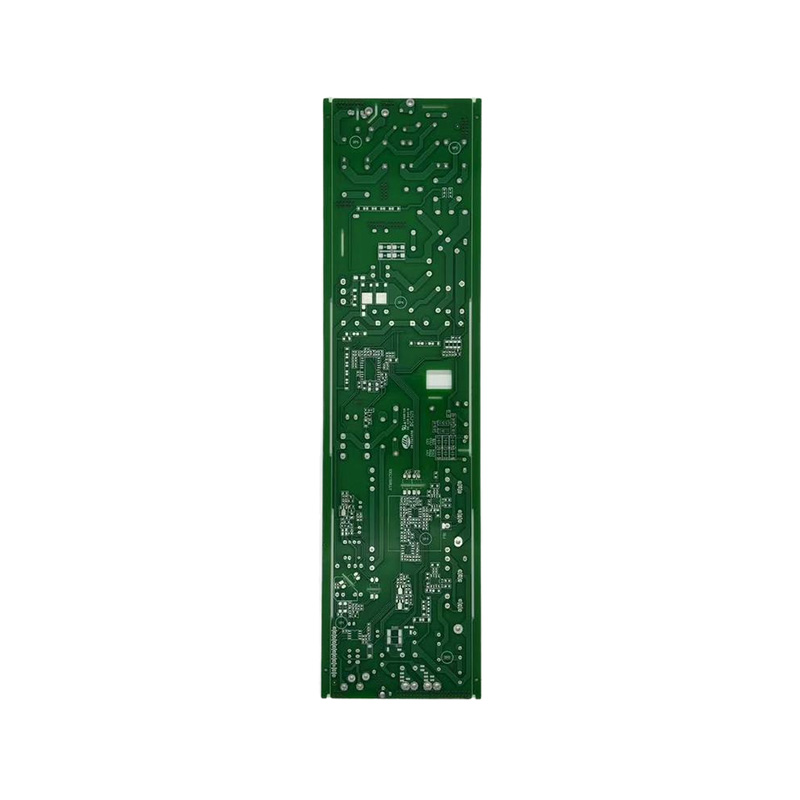

Engineering for Efficiency: The Comprehensive Guide to Høyeffekts PCB Technology

I riket av moderne elektronikk er det avgjørende å administrere betydelig elektrisk energi effektivt og pålitelig. Den Høyeffekts PCB er det konstruerte grunnlaget for slike applikasjoner, fra LED-belysning og strømforsyninger til omformere til elektriske kjøretøy og industrielle motorkontroller. Unlike standard circuit boards, these specialized PCBs are designed to handle high currents, dissipate substantial heat, and operate reliably under demanding electrical and thermal stress. Denne veiledningen fordyper seg i kritiske designhensyn, materialvitenskap og produksjonsprosesser som definerer kraftelektronikk med høy ytelse.

Termisk styring: Kjernen i høyeffekts PCB-design

Den primære utfordringen i enhver høyeffektapplikasjon er varme. Overdreven varme degraderer komponenter, reduserer levetiden og kan forårsake katastrofal feil. Derfor er effektiv termisk styring ikke bare en funksjon, men en nødvendighet.

Viktige termiske designparametre

• Kobber tykkelse: Målt i unser per kvadratfot (oz/ft²), fører tykkere kobberspor mer strøm med mindre resistiv oppvarming. Standardkort bruker 1oz (35µm), mens høyeffektkort vanligvis bruker 3oz (105µm) til 12oz (420µm) eller mer.
• Termisk ledningsevne til underlaget: Materialets evne til å lede varme bort fra komponenter. Standard FR-4 har lav varmeledningsevne (~0,3-0,4 W/mK), mens metallkjerneplater er langt overlegne.
• Termiske Via-arrayer: Belagte gjennomgående hull plassert under varme komponenter for å overføre varme fra overflatelaget til indre lag eller en dedikert kjøleribbe.

Materialvalg og elektriske hensyn

Utover termiske egenskaper, dikterer valg av materialer og design platens elektriske ytelse og langsiktige pålitelighet.

• Nåværende bæreevne: Bestemmes av kobbertykkelse, sporbredde og tillatt temperaturøkning. Ingeniører bruker IPC-2152-diagrammer for å beregne det nødvendige tverrsnittsarealet for en gitt strøm.
• Dielektrisk styrke: Evnen til isolasjonslagene til å motstå høye spenninger uten sammenbrudd. Dette er kritisk i strømomformere og vekselrettere.
• Materialstabilitet: Materialer med høy Tg (glassovergangstemperatur) er avgjørende for å forhindre at brettet deformeres eller delamineres under lodding og høytemperaturdrift. En Tg på 170°C eller høyere er vanlig for krevende bruksområder.

Produsenter som Anhui Hongxin Electronic Technology Co., Ltd. tilbyr et bredt spekter av materialer, inkludert høy-Tg FR-4, metallsubstrater og spesialiserte laminater, slik at ingeniører kan velge den optimale balansen mellom termiske, elektriske og mekaniske egenskaper for deres spesifikke design.

Fremragende produksjon og kvalitetssikring

Å produsere et pålitelig High Power PCB krever avanserte produksjonsegenskaper og et strengt kvalitetskontrollsystem. Prosessen involverer presis kontroll av lamineringstrykk, kobberbeleggtykkelse og borenøyaktighet for å skape robuste termiske vias og flerlagsstrukturer.

For virksomhetskritiske applikasjoner, som for eksempel i bilindustrien, er overholdelse av internasjonale standarder ikke omsettelig. Sertifiseringer som IATF 16949 demonstrere en produsents forpliktelse til kvalitet, konsistens og kontinuerlig forbedring. Videre UL-sertifisering sikrer at produktet oppfyller strenge sikkerhets- og brennbarhetsstandarder. Anhui Hongxin Electronic Technology Co., Ltd.s portefølje av sertifiseringer, inkludert ISO9001, ISO14001, ISO45001, IATF16949 og UL, understreker dens evne til å levere høypålitelige høyeffekt-PCB-er til en global kundebase.

FAQ

Hva er hovedforskjellen mellom en standard PCB og en High Power PCB?

Hovedforskjellen ligger i deres designfokus og materialsammensetning. Et standard PCB er optimalisert for signalintegritet i lavstrømsapplikasjoner. A High Power PCB er konstruert for å håndtere to hovedutfordringer: høy strøm og betydelig varmeutvikling. Dette oppnås gjennom:

• Tykkere kobber: Bruker 3oz, 6oz eller enda tykkere kobber for å redusere motstand og håndtere høye strømmer uten overoppheting.
• Termisk ledende underlag: Bruke metallkjerne (aluminium eller kobber) eller andre spesialiserte materialer for å fungere som en innebygd kjøleribbe.
• Robust konstruksjon: Design som inneholder funksjoner som termiske vias og større putestørrelser for å forbedre varmeavledning og komponentloddings pålitelighet.

I hovedsak er et High Power PCB en spesialbygd termisk og elektrisk styringsplattform.

Når bør jeg velge et kretskort av aluminiumskjerne fremfor et standard FR-4 kretskort?

Du bør velge en aluminiumkjerne PCB (MCPCB) når designet ditt involverer komponenter som genererer en betydelig mengde varme som må ledes bort på en effektiv måte. Nøkkelindikatorer inkluderer:

• Høyeffekt LED-er: Dette er den vanligste applikasjonen. MCPCB-er er avgjørende for å opprettholde LED-krysstemperaturen, noe som direkte påvirker lysstyrken, fargekonsistensen og levetiden.
• Strømkonverteringskretser: For bytte av regulatorer, motordrivere og strømforsyninger der komponenter som MOSFET-er og induktorer avgir betydelig varme.
• Design med begrenset plass: Når du ikke får plass til en stor kjøleribbe, integrerer en MCPCB varmespredningsfunksjonen direkte inn i brettet, noe som sparer plass og forenkler monteringen.

Hvis applikasjonen din utelukkende er for logikk eller laveffekts signalbehandling, er et standard FR-4-kort mer kostnadseffektivt. Valget er diktert av det termiske budsjettet til designet ditt.

Hvordan påvirker kobbertykkelsen ytelsen til et High Power PCB?

Kobbertykkelse er en kritisk parameter som direkte påvirker ytelsen til et High Power PCB på to viktige måter: strømbærende kapasitet og varmespredning.

• Nåværende bæreevne: Et bredere og tykkere kobberspor har lavere elektrisk motstand. I følge Ohms lov (P = I²R), betyr lavere motstand mindre kraft går tapt som varme for en gitt strøm. Tykkere kobber lar deg trygt lede høyere strømmer uten å overskride brettets temperaturgrenser. For eksempel kan et spor på 6 oz bære betydelig mer strøm enn et spor på 1 oz med samme bredde.
• Varmespredning: Kobber er en utmerket varmeleder. Et tykt kobberlag fungerer som en varmespreder, og distribuerer varme fra en varm komponent (som en strøm IC) over et større område av PCB. Dette reduserer "hot spot"-temperaturen og gjør hele brettet mer effektivt til å overføre varme til det omgivende miljøet eller en kjøleribbe.

Å velge riktig kobbertykkelse er en grunnleggende avveining mellom ytelse, kostnad og produksjonskompleksitet.

Hvilke designfunksjoner er avgjørende for å sikre langsiktig pålitelighet til et High Power PCB?

Å sikre langsiktig pålitelighet i et High Power PCB krever proaktiv design for å dempe påkjenningene ved høy strøm og varmesyklus. Avgjørende funksjoner inkluderer:

• Termiske avlastningsputer: For gjennomgående hullkomponenter koblet til store kobberplan (som jord eller strøm), brukes termiske avlastningsforbindelser. De reduserer den direkte kjøleribbeeffekten under lodding, og sikrer en god loddeskjøt, samtidig som de gir en god elektrisk og termisk forbindelse under drift.
• Tilstrekkelig via dimensjonering og plating: Termiske vias må være store nok og ha tilstrekkelig kobberbeleggtykkelse til å effektivt overføre varme. For applikasjoner med høy pålitelighet, kan fylling og kapping med loddetinn eller epoksy forhindre fuktinntrenging og forbedre termisk overføring.
• Konform belegg: Påføring av et beskyttende kjemisk belegg kan beskytte platen mot fuktighet, støv og kjemiske forurensninger, noe som er spesielt viktig i tøffe industri- eller bilmiljøer.
• Materialvalg: Bruk av materialer med høy Tg og lav termisk ekspansjonskoeffisient (CTE) reduserer den mekaniske belastningen på vias og komponenter under temperatursvingninger, og forhindrer sprekker og delaminering over tid.

Disse funksjonene, kombinert med produksjon under et kvalitetssystem som IATF 16949, er avgjørende for å lage et High Power PCB som vil vare i mange år i felten.
