Tilpasset OEM PCB-metallsubstrat

Hjem / Produkter / PCB / Metallsubstrat

Produsenter av OEM PCB-metallsubstrat

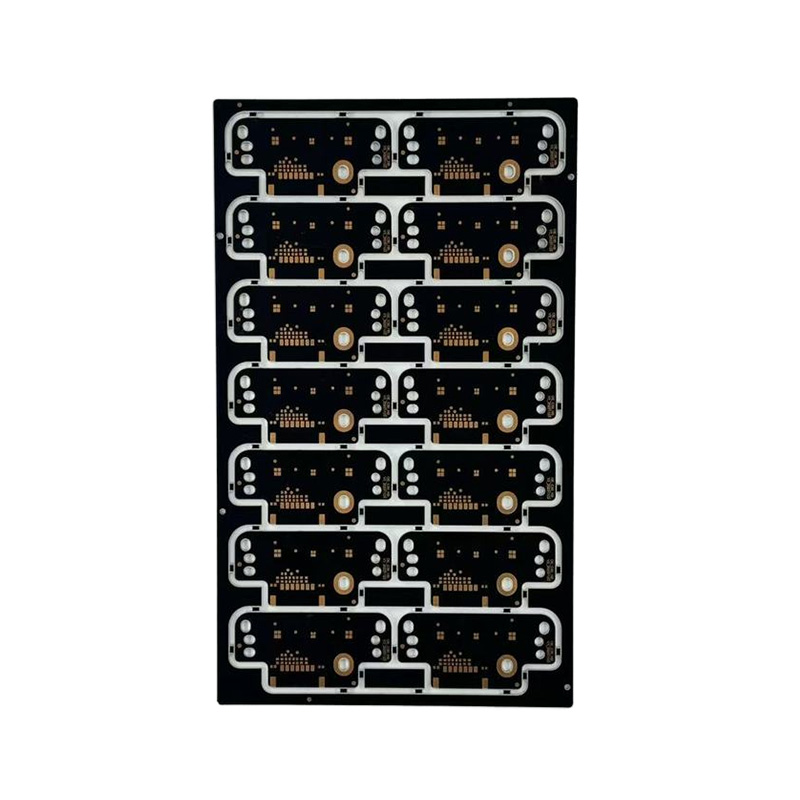

Et metallsubstrat er en spesiell type kretskort (PCB) som bruker et metallmateriale (som aluminium eller kobber) som sitt varmeledende kjernelag. Den kombinerer kretsen med metallsubstratet gjennom et unikt isolerende dielektrisk lag, og oppnår utmerket termisk ledningsevne og varmeavledningsytelse. Kjernefunksjonen er dens evne til å effektivt løse varmegenereringsproblemet til elektronisk utstyr under høyeffektsdrift. Den tilbyr ikke bare en rekke bretttykkelsesalternativer fra 0,3 mm til 6 mm, men støtter også tykke kobberdesign på opptil 5 oz for å bære høye strømmer. Med et 10:1-korttykkelse-til-åpning-forhold og linjebredder og avstander så fine som 3 mil, oppfyller den de komplekse kravene til kabling med høy tetthet. Med en rekke overflatebehandlingsprosesser, fra konvensjonell tinnsprøyting til forniklet gull, er denne typen PCB spesielt egnet for applikasjoner med strenge termiske styringskrav, som LED-belysning, billykter, kraftmoduler og strømomformere, noe som sikrer stabilitet og lang levetid for utstyret under effektiv drift.

Om
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. er Kina Produsenter av OEM PCB-metallsubstrat og Tilpasset selskap for OEM PCB-metallsubstrat. Det ligger i Kinas PCB-industripark, Guangde økonomiske utviklingsdistrikt, Anhui-provinsen. Fabrikken ble etablert i oktober 2013, har et areal på 20 000 kvadratmeter og sysselsetter 110 ansatte, inkludert over 7 profesjonelle ingeniører med mer enn 15 års erfaring. Selskapets PCB-produkter inkluderer 1-32 lagskort, høye Tg-kort, tykke kobberkort, stiv-fleks-kort, høyfrekvenskort, hybriddielektriske laminerte kort, begravde via-kort, metallbaserte kort og halogenfrie kort. Høy presisjon PCB-raske prototyper er tilgjengelige, med bulkordrer for enkelt- og dobbeltsidige kort levert innen 6-7 dager, 4-8 lagskort innen 9-20 dager, 10-16 lagskort innen 20-25 dager, 16-32 lagskort innen 25-45 dager, HDI-kort innen 25 dager, og dobbeltsidig prototyping kan leveres så raskt som 24 timer. Vi er forpliktet til å levere produkter av høy kvalitet og profesjonelle tjenester til globale kunder, og vi har kapasitet til å levere både store kvanta og små partier. Overflatebehandlingsprosessene for våre produkter er komplette. Basismaterialtypene inkluderer FR-1, 22F, CEM-1, CEM-3, FR-4 (med høy Tg, halogenfri, etc.), høyfrekvenskort og metallsubstrater. Alle produkttyper har bestått ISO9001, ISO14001, ISO45001, IATF16949 internasjonale kvalitetsstyringssertifiseringer, samt UL-sikkerhetssertifiseringer. Salgsnettverket vårt strekker seg fra innlandsområder til Sørøst-Asia, Europa og Amerika. I den harde markedskonkurransen har vi alltid fått høy ros fra kunder.
Hedersbevis
  • NQA
  • UL-sertifikat
  • Produktsertifisering
  • Produktsertifisering
Nyheter
Metallsubstrat Bransjekunnskap

Hvordan påvirker bruken av PCB-metallsubstrater påliteligheten til elektroniske komponenter?

I riket av moderne elektronikk kan ikke viktigheten av trykte kretskort (PCB) overvurderes. De utgjør ryggraden i nesten alle elektroniske enheter, noe som muliggjør riktig tilkobling av elektriske komponenter og tilrettelegger for jevne operasjonelle flyter. Blant de ulike typene PCB, PCB-metallsubstrat s har fått betydelig oppmerksomhet, spesielt i høyytelsesapplikasjoner.

Et PCB-metallsubstrat er en type trykt kretskort som bruker et metallmateriale som base i stedet for de tradisjonelle fibrøse materialene som vanligvis brukes til standard PCB. Disse metallsubstratene er laget ved å kombinere en metallbase med det isolerende laget og kobberlaget som danner selve kretsen. Vanlige metaller som brukes til underlag inkluderer aluminium, kobber og stål, men aluminium er den desidert vanligste på grunn av sin utmerkede varmeledningsevne, kostnadseffektivitet og lette natur.

Hva gjør PCB-metallsubstrater annerledes?

Termisk styring er en av hovedgrunnene til at metallsubstrater foretrekkes fremfor konvensjonelle PCB. Moderne elektroniske enheter genererer varme, og i kraftige applikasjoner er håndtering av denne varmen avgjørende for å opprettholde ytelse og pålitelighet. Metallsubstrater bidrar til å spre varmen mer effektivt, forhindrer overoppheting og sikrer komponentenes levetid. Dette er spesielt viktig i kraftelektronikk, LED-belysning, bilelektronikk og høyfrekvente kommunikasjonssystemer.

Her er en sammenligning av PCB-metallsubstrater med tradisjonelle PCB:

Eiendom Standard PCB PCB metallsubstrat
Materiale FR-4, CEM-1, CEM-3 Aluminium, kobber, stål
Termisk ledningsevne Lavt Høy (opptil 200 W/m·K)
Kostnad Lavter Høyere
Mekanisk styrke Moderat Sterk (spesielt med aluminium)
Søknader Forbrukerelektronikk, Lav effekt Høyeffektapplikasjoner, LED-belysning, bilindustri, kraftelektronikk
Vekt Lys Tung (avhengig av metall som brukes)

Valget mellom et metallsubstrat og et tradisjonelt PCB kommer ofte ned til ytelseskrav, spesielt når det gjelder varmestyring og holdbarhet.

Anvendelser av PCB-metallsubstrater

PCB-metallsubstrater brukes først og fremst i applikasjoner hvor effektiv varmeavledning er avgjørende. Her er noen bransjer som drar nytte av å bruke PCB-metallsubstrater:

  1. LED belysning : Høyytelses LED-lys genererer mye varme. Bruk av et metallbasert PCB gir bedre varmeavledning og sikrer levetiden til LED-komponentene.

  2. Kraftelektronikk : Enheter som strømomformere, invertere og effektforsterkere genererer betydelige mengder varme. Et metallsubstrat hjelper til med å regulere temperaturen og forhindre skade på sensitive komponenter.

  3. Bilelektronikk : Moderne kjøretøyer er avhengige av kompleks elektronikk for kontrollsystemer, sensorer og mer. Metallsubstratene sørger for at disse systemene forblir operative selv under ekstreme temperaturer og vibrasjoner.

  4. Høyfrekvent kommunikasjon : Metallsubstrater brukes i høyfrekvente kretser der signalintegritet og varmestyring begge er kritiske.

  5. Industrielle applikasjoner : Utstyr som krever høy effekthåndtering og varmeavledning, som industrimaskineri, bruker PCB-metallsubstrater for pålitelig drift.

Hvorfor velge metallunderlag fremfor tradisjonelle PCB?

  1. Overlegen termisk ledningsevne : Hovedfordelen med metallsubstrater fremfor tradisjonelle glassfiber-PCB er deres høye varmeledningsevne. Dette er viktig i applikasjoner med høy effekt der varmeoppbygging kan skade elektroniske komponenter.

  2. Mekanisk styrke : Metallunderlag gir høyere mekanisk styrke og stabilitet sammenlignet med tradisjonelle FR-4-plater. Dette er spesielt viktig i tøffe miljøer der vibrasjoner og mekanisk påkjenning er vanlig.

  3. Lysweight yet Durable : Aluminiumsbaserte underlag er lette, men de tilbyr høy holdbarhet og motstand mot korrosjon, noe som gjør dem ideelle for bruksområder som krever både strukturell integritet og varmeavledning.

  4. Lengre levetid : Ved å effektivt spre varme hjelper metallsubstrater med å forlenge levetiden til komponentene, redusere feilfrekvensen og sikre langsiktig pålitelighet.

  5. Kostnad-Effective : Mens metallsubstrater kan være dyrere enn tradisjonelle PCB-er, rettferdiggjør de langsiktige fordelene – som forbedret ytelse, reduserte feilfrekvenser og energieffektivitet – ofte den høyere initialinvesteringen.

Nøkkelegenskapene til PCB-metallsubstrater

  1. Termisk ytelse : Metallsubstrater har betydelig høyere varmeledningsevne enn tradisjonelle PCB-er, med aluminiumssubstrater som generelt gir den beste balansen mellom kostnad, vekt og termisk styring.

  2. Elektrisk isolasjon : Det isolerende laget mellom metallbasen og kobberkretsene sikrer elektrisk isolasjon, noe som er avgjørende for å opprettholde ytelsen til kretser med høy effekt.

  3. Mekanisk styrke : Metallsubstrater gir høyere mekanisk styrke og stabilitet sammenlignet med tradisjonelle PCB, noe som kan være avgjørende i applikasjoner som krever langvarig holdbarhet.

  4. Alternativer for overflatefinish : Akkurat som tradisjonelle PCB-er, kan metallunderlag også behandles med ulike overflatebehandlinger, inkludert HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative) og ENIG (Electroless Nickel Immersion Gold), avhengig av kravene til applikasjonen.

Anhui Hongxin Electronic Technology Co., Ltd. er en av de ledende produsentene som spesialiserer seg på ulike typer PCB, inkludert PCB-metallsubstrater. Selskapets produktspekter inkluderer 1-32 lags plater, høy-Tg-plater, tykke kobberplater, rigid-flex-plater og mer. Blant disse skiller metallbaserte PCB seg ut på grunn av deres høye varmeledningsevne og mekaniske styrke.

Anhui Hongxin tilbyr rask PCB-prototyping med høy presisjon og kan raskt levere bulkbestillinger for enkelt- og dobbeltsidige brett, 4-8 lags brett, HDI-kort og mer. Denne fleksibiliteten og hastigheten gjør selskapet til en foretrukket partner for bransjer som krever PCB av både høy kvalitet og hurtig behandling.

Dessuten bruker selskapet høykvalitets basismaterialer som FR-1, CEM-1, CEM-3, FR-4 og metallsubstrater i produktene sine, for å sikre at de oppfyller de strenge kravene til ulike høyytelsesapplikasjoner.

Konklusjon

Avslutningsvis er PCB-metallsubstrater en uunnværlig komponent i moderne elektronikk, og gir overlegen termisk styring, forbedret holdbarhet og mekanisk styrke. Deres bruk i bransjer som spenner fra LED-belysning til kraftelektronikk og bilsystemer viser deres allsidighet og betydning for å sikre optimal ytelse for elektroniske enheter.
