Hvorfor er det Rigid-Flex PCB bli den nye trenden innen elektronisk design?
Ettersom elektroniske produkter blir tynnere, lettere, gir høyere ytelse og mer multifunksjonelle, har tradisjonelle stive PCB-er vist seg å være utilstrekkelige i mange applikasjoner. Rigid-Flex PCB , med sin unike strukturelle design og ytelsesfordeler, blir den nye favoritten i elektronikkindustrien. Så, hva er de uerstattelige egenskapene til denne typen PCB, og hvorfor blir den stadig mer populær blant ingeniører?
Hva er egentlig et Rigid-Flex PCB?

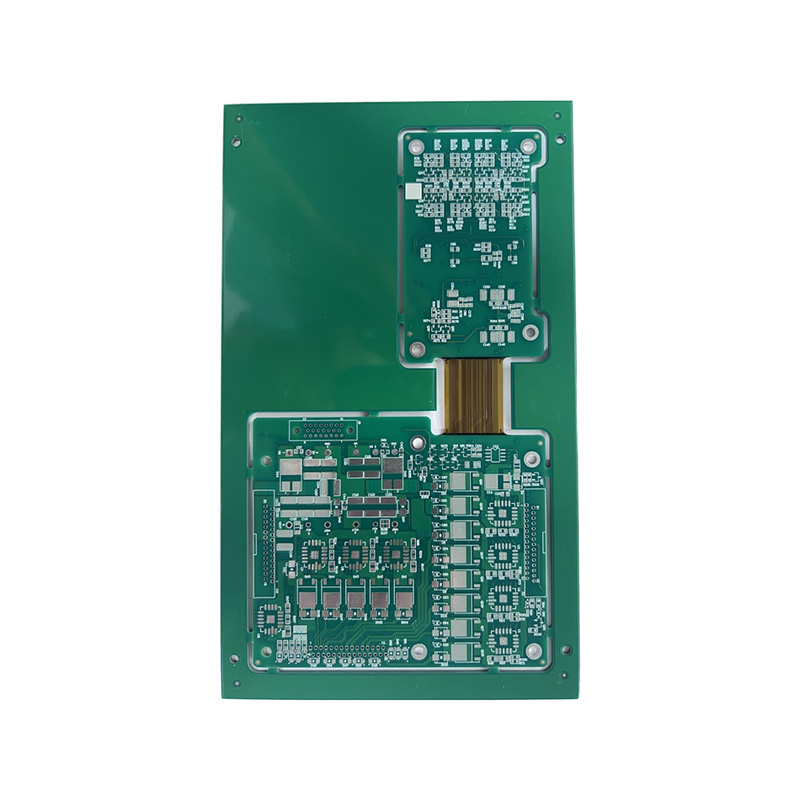

A Rigid-Flex PCB er en innovativ teknologi som kombinerer stive og fleksible kretskort på samme kort. Den stive delen gir støtte og mekanisk stabilitet for elektroniske komponenter, mens den fleksible delen kan bøyes eller brettes, noe som muliggjør komplekse romlige oppsett og fleksible forbindelser. Gjennom denne designen reduserer Rigid-Flex PCB ikke bare bruken av tradisjonelle kabler og kontakter, men forbedrer også påliteligheten og vibrasjonsmotstanden til hele systemet.
Sammenlignet med vanlige PCB, har Rigid-Flex PCB betydelige fordeler i strukturell integrering, plassutnyttelse og vektkontroll, noe som gjør dem egnet for applikasjoner med høye krav til størrelse, vekt og ytelse, som smarttelefoner, bærbare enheter, luftfartselektronikk, medisinske instrumenter og bilelektronikk.
Kjernefordeler med Rigid-Flex PCB
Plassbesparende og optimalisert design
Den fleksible delen av Rigid-Flex PCB kan bøyes og brettes, noe som gjør kretsdesignet mer kompakt. Ved å redusere jumpers og kontakter sparer det ikke bare plass, men reduserer også vekten på enheten. Dette er spesielt viktig i små elektroniske produkter og bærbare enheter, slik at designere kan oppnå mer innovasjon og funksjonell integrering.
Forbedret pålitelighet og redusert feilfrekvens
Fordi Rigid-Flex PCB reduserer eksterne kontakter og avtakbare grensesnitt, er det elektroniske systemet mer stabilt under vibrasjoner, sjokk og termiske syklusforhold. Dette er spesielt viktig for applikasjoner som krever høy pålitelighet, for eksempel bilelektronikk, luftfartskomponenter og medisinsk utstyr.
Økt monteringseffektivitet
Den svært integrerte utformingen av stive-fleksible brett reduserer loddepunkter og manuelle monteringstrinn, noe som ikke bare forbedrer produksjonseffektiviteten, men også reduserer potensielle kvalitetsrisikoer. Dette betyr at i storskala produksjon kan Rigid-Flex PCB spare tid og kostnader.
Fleksibel tilpasning til komplekse strukturer
Fleksible kretser kan tilpasse seg uregelmessige eller tredimensjonale strukturer, og gir større frihet i produktdesign. For eksempel, i felt som bærbare enheter, medisinske sensorer og droner, kan Rigid-Flex PCB dekke behovene til buede layouter og spesielle strukturer.
Tekniske utfordringer i rigid-Flex PCB-produksjon
Produksjonen av Rigid-Flex PCB er langt mer kompleks enn tradisjonelle PCB, og involverer laminering av stive og fleksible materialer, bøyningsbestandigheten til fleksible områder og høypresisjonskontroll av vias og spor. Den fleksible delen bruker vanligvis polyimid (PI) materiale, som krever streng kontroll av temperatur, trykk og kjemiske behandlingsprosesser for å sikre langsiktig produktpålitelighet.
Derfor er det avgjørende å velge en produsent med rik erfaring og teknisk ekspertise for å sikre høykvalitets Rigid-Flex PCB-produksjon.
Fordeler med Anhui Hongxin Electronic Technology Co., Ltd. i Rigid-Flex PCB-feltet
Anhui Hongxin Electronic Technology Co., Ltd. spesialiserer seg på FoU og produksjon av høykvalitets PCB. Ligger i China PCB Industrial Park i Guangde Economic Development Zone, Anhui-provinsen, har selskapet en produksjonsbase på 20 000 kvadratmeter og 110 profesjonelle ansatte, inkludert 7 ingeniører med over 15 års industrierfaring.
Våre fordeler inkluderer:
- Rik produktlinje: Fra 1-32 lags plater, høy Tg-plater, tykke kobberplater til Rigid-Flex PCB, høyfrekvente plater, metallbaserte underlag og halogenfrie plater, som tilfredsstiller ulike komplekse bruksbehov.
- Rask leveringsevne: Dobbeltsidige plater kan prototypes på 24 timer, 4-8 lags plater leveres på 9-20 dager, 16-32 lags plater på 25-45 dager, og høypresisjons HDI-plater kan ferdigstilles innen 25 dager.
- Streng kvalitetsstyring: Alle produktene har bestått ISO9001, ISO14001, ISO45001, IATF16949 og UL sikkerhetssertifiseringer, noe som sikrer høy pålitelighet.
- Globalt kundenettverk: Produktene eksporteres til Sørøst-Asia, Europa og Amerika, og får svært positive tilbakemeldinger fra kunder.
Med modne tekniske evner og et komplett produksjonssystem, kan Anhui Hongxin Electronics gi kundene omfattende Rigid-Flex PCB-løsninger, fra små-batch FoU til storskala produksjon.
FAQ: Ofte stilte spørsmål om Rigid-Flex PCB
Q1: Hvor mange ganger kan en Rigid-Flex PCB bøyes gjentatte ganger?
A1: Dette avhenger av det fleksible materialet og kretsdesignet. Høykvalitets polyimid fleksible lag tåler hundrevis til tusenvis av bøyesykluser, men gjentatt folding bør minimeres under design.
Q2: Er produksjonskostnadene for stive-flex PCB høye?
A2: Det er høyere enn for vanlige PCB-er, men den integrerte designen reduserer behovet for koblinger og jumpere, reduserer de totale kostnadene og forbedrer påliteligheten i det lange løp.
Q3: Er det noen begrensninger på antall lag i rigid-flex PCB?
A3: Flerlags rigid-flex PCB kan designes, men tykkelsen på det fleksible området, viaene og lamineringsprosessen må vurderes. Anhui Hongxin Electronic Technology Co., Ltd. støtter komplekse flerlagsdesign.
Q4: Hvilke applikasjonsscenarier er de egnet for?
A4: De er mye brukt i romfart, bilelektronikk, medisinsk utstyr, kommunikasjonsutstyr, bærbare enheter og avansert forbrukerelektronikk.
