Erobre Millimeter Wave: Et dypdykk i høyhastighets PCB-teknologi
Ytelsen til moderne elektronikk, fra 5G-basestasjoner til avanserte førerassistansesystemer, avhenger av en kritisk komponent: Høyhastighets PCB . Når signalfrekvensene klatrer opp i multi-gigahertz- og millimeterbølgeområdene, blir de fysiske egenskapene til det trykte kretskortet en primær faktor i systemets suksess. Denne artikkelen utforsker kjerneteknologiene, materialvitenskapen og produksjonspresisjonen som kreves for å mestre høyhastighets PCB-design og produksjon, og trekker på egenskapene til ledende produsenter som Anhui Hongxin Electronic Technology Co., Ltd.
Materialvitenskap: Grunnlaget for signalintegritet
Ved frekvenser over 10 GHz kommer tradisjonelle FR-4-materialer ofte til kort på grunn av høyere signaltap og ustabile dielektriske egenskaper. Å velge riktig underlag er det første og mest avgjørende trinnet.
| Parameter | Standard FR-4 | Høyfrekvent materiale | Innvirkning på ytelse |
| Dielektrisk konstant (Dk) | 4,5 - 5,0 | 3,0 - 4,5 | Lavere Dk muliggjør raskere signalutbredelse og reduserer signalforsinkelse. |
| Dissipasjonsfaktor (Df) | 0,015 - 0,025 | 0,002 - 0,004 | Lavere Df reduserer signaldemping (tap), avgjørende for lange spor. |
| Glassovergangstemperatur (Tg) | 130°C - 140°C | > 170 °C (Høy-Tg) | Høyere Tg sikrer at brettet forblir dimensjonsstabilt under lodding og høytemperaturdrift. |
For applikasjoner som krever den beste ytelsen, tilbyr hybrid dielektriske laminerte plater en optimal løsning. Disse kortene kombinerer høyfrekvente materialer strategisk i kritiske signallag med mer kostnadseffektiv FR-4 i kraft- eller jordlag, og balanserer ytelse med produksjonskostnad.
Kunsten å kontrollere impedansen
I høyhastighetsdesign er styring av impedansen til signalspor ikke omsettelig. Utilpasset impedans fører til signalrefleksjoner, noe som forårsaker datakorrupsjon og systemfeil. For å oppnå presis impedanskontroll krever stramme produksjonstoleranser.
- Målimpedans: Vanlig ensidig impedans er 50Ω, mens differensialpar ofte er 90Ω eller 100Ω.
- Impedansetoleranse: En standardtoleranse er ±10 %. For høyytelsesapplikasjoner kreves en strammere toleranse på ±7 % eller til og med ±5 %.
- Nøkkelfaktorer: Den endelige impedansen er en funksjon av sporbredde, sporhøyde, dielektrisk tykkelse og materialets Dk. Produsenter må kontrollere hver av disse variablene nøyaktig.
Selskaper som Anhui Hongxin Electronic Technology Co., Ltd., med sitt team av erfarne ingeniører, bruker avanserte simuleringsverktøy og tett kontrollerte prosesser for å sikre at hvert produserte kort oppfyller den spesifiserte impedansprofilen på tvers av alle lag.
Smidig produksjon: Fra prototype til produksjon
Innovasjonshastigheten krever en like smidig produksjonsrespons. Evnen til raskt å prototyper og deretter skalere til masseproduksjon er et viktig konkurransefortrinn.
Typiske produksjonstider:

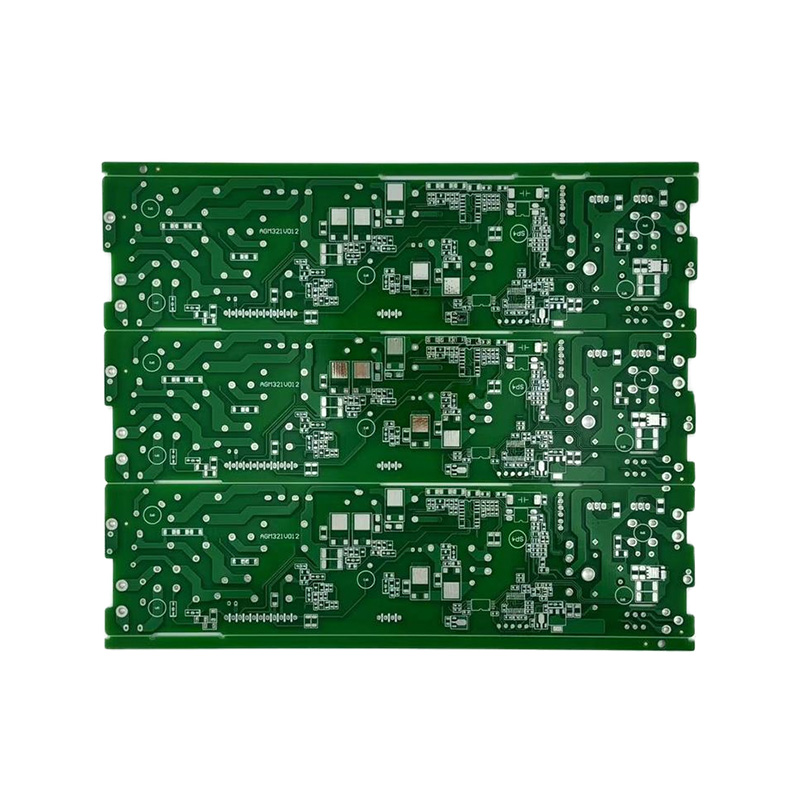

- Dobbeltsidig prototyping: Så fort som 24 timer.
- 4-8-lagstavler (volum): 9-20 dager.
- 10-16 lagbrett (volum): 20-25 dager.
- HDI-kort (volum): Innen 25 dager.
Denne smidigheten støttes av et omfattende produksjonsfotavtrykk, inkludert en 20 000 kvadratmeter stor fabrikk og en komplett pakke med overflatebehandlingsprosesser, som tillater både rask prototyping i små partier og produksjon av store volum uten å ofre kvaliteten.
Pålitelighet og sertifisering: Oppfyller industristandarder
For høyinnsatsapplikasjoner i bil- og industrisektorer, må et høyhastighets PCB være mer enn bare elektrisk forsvarlig; den må være usedvanlig pålitelig og sertifisert i henhold til strenge internasjonale standarder.
- IATF 16949: Denne sertifiseringen er gullstandarden for bilindustrien, og viser en forpliktelse til kvalitetsstyring, defektforebygging og kontinuerlig forbedring.
- UL-sertifisering: Sikrer at produktet oppfyller sikkerhets- og brennbarhetsstandarder, for eksempel UL 94V-0-klassifiseringen for flammehemming.
- Materialoverholdelse: Bruk av høy-Tg og halogenfrie materialer tar hensyn til både høytemperaturpålitelighet og miljøforskrifter.
En produsents portefølje av sertifiseringer, inkludert ISO9001, ISO14001 og IATF16949, er en klar indikator på deres evne til å levere pålitelige høyhastighets-PCB-er av høy kvalitet for globale markeder.
FAQ
Hva er forskjellen mellom et standard kretskort og et høyhastighets kretskort?
Den primære forskjellen ligger i materialvalg og produksjonspresisjon. Et standard PCB, ofte laget av FR-4, er designet for applikasjoner med lavere frekvens der signaltap og dielektrisk stabilitet er mindre kritiske. A Høyhastighets PCB bruker spesialiserte laminater med en lavere og mer stabil dielektrisitetskonstant (Dk) og en mye lavere dissipasjonsfaktor (Df) for å minimere signaltap ved høye frekvenser. Videre krever høyhastighets PCB mye strammere produksjonstoleranser for impedanskontroll, sporgeometri og lagregistrering for å sikre signalintegritet. De er avgjørende for applikasjoner som 5G, høyhastighets databehandling og avanserte radarsystemer.
Hvorfor er impedanskontroll så kritisk i høyhastighets PCB-design?
Impedanskontroll er kritisk fordi den sikrer at impedansen til PCB-sporet samsvarer med impedansen til kilden (f.eks. en senderbrikke) og belastningen (f.eks. en mottakerbrikke). Når det er en impedansfeil, reflekteres en del av signalet tilbake til kilden i stedet for å bli sendt til mottakeren. Disse refleksjonene forårsaker signalforvrengning, ringing og datafeil, noe som kan føre til fullstendig systemfeil. I høyhastighets digitale og høyfrekvente analoge kretser kan selv små refleksjoner være ødeleggende, noe som gjør presis impedanskontroll (f.eks. 100Ω ±10 % for et differensialpar) til et grunnleggende krav for et funksjonelt produkt.
Når bør jeg bruke Rogers-materiale i stedet for FR-4 for PCB-en min?
Du bør vurdere å bruke Rogers-materiale i stedet for FR-4 når applikasjonen din involverer driftsfrekvenser typisk over 2-5GHz, der signaltap blir et betydelig problem. Nøkkelindikatorer for behov for Rogers eller andre høyfrekvente laminater inkluderer:
- Høy frekvens: Applikasjoner som 5G (mmWave), bilradar (77GHz) og høyhastighets serder (over 10 Gbps).
- Strenge krav til signalintegritet: Når designet krever minimal signaldemping og lav forvrengning over lange sporlengder.
- Tett toleranse på Dk: Rogers-materialer tilbyr en mye strammere toleranse på dielektrisk konstant, noe som er avgjørende for forutsigbar impedans og ytelse i komplekse RF- og mikrobølgekretser.
Selv om FR-4 er mer kostnadseffektiv, for enhver høyfrekvent, ytelseskritisk applikasjon, er det nødvendig å investere i Rogers-materiale for å sikre at produktet vil fungere som designet.
Hva er de viktigste vurderingene for å velge en overflatefinish for et høyhastighets PCB?
Valget av overflatefinish for et høyhastighets PCB påvirker loddeevne, holdbarhet, pålitelighet og til og med høyfrekvent ytelse. Viktige hensyn inkluderer:
- ENIG (Electroless Nikkel Immersion Gold): Tilbyr en flat, plan overflate som er egnet for komponenter med fin stigning, og gir lang holdbarhet. Nikkellaget kan imidlertid være litt "hardere" for lodding og kan introdusere signaltap ved svært høye frekvenser.
- ENEPIG (Electroless Nikkel Electroless Palladium Immersion Gold): Regnes som en premium finish. Palladiumbarrieren forhindrer nikkelmigrering og gir en svært pålitelig, loddbar overflate med utmerket høyfrekvent ytelse, noe som gjør den ideell for krevende bruksområder.
- OSP (Organic Solderability Preservative): En kostnadseffektiv, flat overflate som er svært vennlig å lodde. Den har imidlertid en begrenset holdbarhet (vanligvis 6-12 måneder) og er ikke egnet for applikasjoner som krever flere reflow-sykluser eller trådbinding.
For de fleste Høyhastighets PCB applikasjoner, er ENIG et vanlig og pålitelig valg, mens ENEPIG er valgt for de mest kritiske, høye pålitelige og svært høyfrekvente designene.
