Enkelt-, dobbelt- og flerlags PCB: typer og hvordan du velger

Enkeltsidige PCB er det riktige valget for enkle, rimelige applikasjoner; tosidige PCB-er passer til moderat kompleksitet med budsjettbegrensninger; og flerlags PCB er avgjørende for design med høy tetthet, høy hastighet eller støyfølsomme. Disse tre PCB-typene representerer en fremgang i produksjonskompleksitet, kapasitet og kostnad – hver med et klart definert sett med applikasjoner der det gir det beste resultatet. Et ensidig brett som koster $0,50 å produsere er den riktige tekniske og kommersielle avgjørelsen for en grunnleggende LED-kontroller; det samme kortet ville være et upraktisk utgangspunkt for et 5G-modem. Å forstå de strukturelle, elektriske og produksjonsforskjellene mellom disse tre kategoriene er grunnlaget for å ta gode PCB-beslutninger fra det tidligste designstadiet.

Hvordan PCB-lagtelling definerer kapasitet

Et trykt kretskort er en laminert struktur av ledende kobberlag atskilt av isolerende substratmateriale - oftest FR4 glass-epoksylaminat. Antall kobberlag bestemmer hvor mange uavhengige rutingkanaler som finnes i kortet, som igjen styrer rutingtetthet, signalintegritet, strømfordelingskvalitet og elektromagnetisk kompatibilitet (EMC) ytelse.

De tre grunnleggende lagkonfigurasjonene representerer hver et distinkt nivå for ingeniørevne:

• Enkeltsidig PCB (1 kobberlag): Alle ledende spor er på den ene siden av underlaget. Komponentmontering og sporingsruting opptar samme plan, og begrenser rutetettheten til det som kan oppnås uten crossovers.
• Dobbeltsidig PCB (2 kobberlag): Kobberspor finnes på begge sider av underlaget, koblet gjennom belagte hull (PTH). Komponenter kan monteres på én eller begge sider, noe som omtrent dobler rutekapasiteten i forhold til enkeltsidige plater.
• Flerlags PCB (4 kobberlag): Flere kobberlag er laminert til en enkelt bordstruktur med interne rutelag, dedikerte kraftplan og jordplan. Lagteller varierer fra 4 til 50 i avanserte applikasjoner, med 4, 6, 8 og 10 lag er de vanligste kommersielle konfigurasjonene.

Rollen til underlagsmateriale

Alle tre PCB-typene bruker de samme grunnsubstratalternativene, selv om materialvalg blir mer kritisk etter hvert som antall lag øker. FR4 (glassarmert epoksy, Tg 130–170°C) er standarden for de fleste kommersielle og industrielle bruksområder. Høyfrekvente design ovenfor 1 GHz krever i økende grad laminater med lavt tap som Rogers 4003C (dielektrisk konstant εr = 3,55, taptangens 0,0027) eller Isola IS680 for å opprettholde signalintegriteten på tvers av flere lag – en vurdering som ikke oppstår i de fleste enkeltsidige applikasjoner.

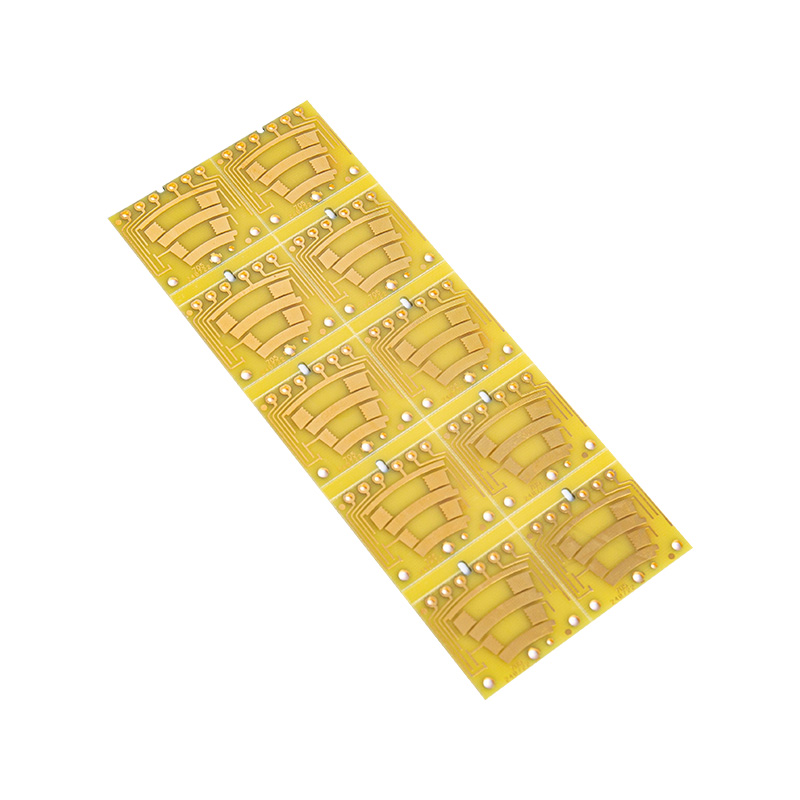

Enkeltsidig PCB : Struktur, styrker og ideelle bruksområder

Et enkeltsidig PCB har ett lag kobberfolie festet til en side av det isolerende underlaget. Komponenter er vanligvis montert på kobbersiden (for gjennomgående hullskomponenter går ledninger gjennom brettet og er loddet på kobbersiden) eller på den blotte substratsiden med SMD-komponenter loddet til kobberputer på motsatt side.

Produksjonsprosess og kostnadsfordeler

Enkeltsidige plater er produsert ved en enkel subtraktiv prosess: kobberkledd substrat er belagt med fotoresist, eksponert gjennom en kretsmønsterfilm, fremkalt og etset for å fjerne uønsket kobber. Fraværet av plettering gjennom hull, laminering av indre lag og flere justeringsoperasjoner gjør enkeltsidige PCB-er til den enkleste og billigste PCB-typen å produsere.

I høyvolumproduksjon (100 000 enheter) kan et standard ensidig FR4-kort som måler 100 × 80 mm produseres for USD 0,10–0,50 USD per enhet . Denne kostnadsfordelen er betydelig for forbrukerelektronikk med stramme stykklister.

Designbegrensninger for enkeltsidige plater

Den grunnleggende begrensningen for enkeltsidig design er at spor ikke kan krysses uten en jumpertråd eller null-ohm motstand - det er ikke noe andre lag å rute over en eksisterende trase. Dette begrenser kretskompleksiteten til design der alle tilkoblinger kan rutes i en ikke-kryssende plan konfigurasjon. Praktiske øvre grenser for enkeltsidig design er vanligvis:

• Komponentantall under omtrent 30–50 gjennomgående hull- eller SMD-komponenter
• Nettotall under ca. 50–80 tilkoblinger
• Ingen høyfrekvente signalveier som krever kontrollert impedans eller skjerming
• Ingen krav til dedikert strøm eller jordplan

Hvor enkeltsidige PCB Excel

Ensidige plater forblir i høyvolumproduksjon på tvers av en rekke veletablerte bruksområder:

• LED-lysdrivere og kontrollere: Enkle strømbryterkretser med lav komponenttetthet og ingen høyfrekvenskrav
• Grunnleggende strømforsyningskort: Transformator-, likeretter- og filterkretser som krever robust kobber for kraftspor, men minimal signalrutingskompleksitet
• Fjernkontroller og enkel forbrukerelektronikk: Kalkulatorer, grunnleggende leker og IR-fjernkontroller der kretsen er veletablert og kostnadsminimering driver design
• Sensorgrensesnittkort: Enkle analoge kondisjoneringskretser for temperatur-, trykk- eller nærhetssensorer i apparater
• Bilrelé og sikringskort: Høystrømssvitsjekretser der sporbredde og termisk styring betyr mer enn rutetetthet

Dobbeltsidig PCB: Økt tetthet og bredere bruksområde

Et dobbeltsidig PCB legger til et andre kobberlag på motsatt side av underlaget og forbinder de to lagene gjennom belagte hull (PTH) - kobberforede borehull som skaper elektriske forbindelser mellom topp- og bunnkobberlag. Dette enkelttillegget endrer designområdet som er tilgjengelig for ingeniøren.

Belagte hull: nøkkelen muliggjør teknologi

PTH-vias bores gjennom hele platens tykkelse og galvaniseres deretter med kobber til en veggtykkelse på Minimum 25 µm i henhold til IPC-6012 klasse 2 (standard kommersiell) eller 20 µm minimum per klasse 1. Pletteringen skaper en pålitelig elektrisk og mekanisk forbindelse mellom lagene. Via bordiametre i standard dobbeltsidig fabrikasjon varierer fra 0,2 mm til 6,3 mm , med ferdige hullstørrelser 0,1–0,15 mm mindre enn bordiameteren etter plettering.

Tilsetningen av PTH-produksjon tilfører kjemisk kobberavsetning, galvanisering og ytterligere inspeksjonstrinn til fabrikasjonsprosessen – noe som øker enhetskostnadene med ca. 30–60 % over ensidig ved tilsvarende brettstørrelse og volum, men gir omtrent dobbelt så stor rutekapasitet.

Designegenskaper for dobbeltsidige brett

• Spor crossover-oppløsning: Eventuelle sporkonflikter på topplaget kan løses ved å slippe til det nederste laget via en via, rute under det motstridende sporet og returnere. Dette eliminerer begrensningen med jumper-tråd for enkeltsidige design.
• Økning av komponenttetthet: SMD-komponenter kan plasseres på begge sider av kortet, og potensielt doble komponenttettheten i samme brettfotavtrykk – kritisk for industri- og forbrukerapplikasjoner med begrenset plass.
• Delvis kraft og jordreferanse: Ett lag kan hovedsakelig brukes til strøm- og jorddistribusjon, mens det andre håndterer signalruting – en forbedring i forhold til enkeltsidige, men uten de fulle fordelene med dedikerte interne fly.
• Moderat frekvens signalruting: Dobbeltsidige kort støtter kontrollerte impedansspor for signaler opp til ca 100–200 MHz med forsiktig design, men uten jordplanreferanse er impedanskontrollen mindre presis enn i flerlagsdesign.

Typiske bruksområder for tosidige PCB

• Industrielle kontrolltavler: PLS-er, motorkontrollere, relélogikk og HVAC-kontrollpaneler der moderat komponenttetthet og blandet signal/strømruting er nødvendig
• Medisinske instrumenter: Diagnostisk utstyr, pasientovervåkingsenheter og infusjonspumper der påliteligheten er kritisk, men signalfrekvensene er moderate
• Karosserielektronikk for biler: Dashboardmoduler, kroppskontrollenheter og sensorklynger der kretskompleksiteten overstiger enkeltsidig kapasitet, men ikke rettferdiggjør flerlagskostnader
• Kraftelektronikk: Invertere, DC-DC-omformere og UPS-kort der både strøm- og signalspor eksisterer samtidig og topp/bunn-separasjon gir layoutfordeler
• Mellomklasse forbrukerelektronikk: Lydforsterkere, nettverkssvitsjer og hjemmeautomatiseringskontrollere

Flerlags PCB : Høy tetthet, høy ytelse og signalintegritet

Flerlags PCB oppnår funksjoner som er grunnleggende utilgjengelige for enkelt- eller dobbeltsidige design - ikke bare gjennom ekstra rutingkapasitet, men gjennom kvalitativt forskjellig elektrisk ytelse aktivert av interne jordplan, kraftplan og kontrollert differensialparruting i et skjermet miljø.

Hvordan flerlagsplater produseres

Flerlags fabrikasjon begynner med individuelle dobbeltsidige indre lagkjerner, hver behandlet som et frittstående dobbeltsidig bord (bilde, etse, inspisere). De indre lagene justeres deretter ved hjelp av presisjonsregistreringsstifter og lamineres sammen med prepreg (pre-impregnert glassfiber epoksy) bindelag i en oppvarmet hydraulisk presse kl. 170–200°C og 250–400 psi . Etter laminering behandles de ytre lagene, boring og PTH-plating forbinder alle lag, og platen er ferdig.

Lag-til-lag registreringsnøyaktighet i høykvalitets flerlags fabrikasjon er typisk ±75–100 µm , og sikrer at via boreplasseringer justeres med kobberputer på alle indre lag. Avansert fabrikasjon med laserborede mikroviaer oppnår registrering innen ±25 µm for HDI-kort (High Density Interconnect).

Kraft og bakkeplan: Kjerne-flerlagsfordelen

Å dedikere interne lag til solid kobberkraft og jordplan gir tre kritiske fordeler som ikke kan replikeres i to-lags design:

• Kontrollert impedansruting: Signalspor på ytre lag med et jordplan rett ved siden av (typisk 0,1–0,2 mm avstand ) danner en veldefinert overføringslinje med kalkulerbar karakteristisk impedans. En 50Ω mikrostrip på et standard 4-lagskort krever en sporbredde på ca. 0,2–0,3 mm avhengig av dielektrisk tykkelse – oppnåelig og kalkulerbar med presisjon utilgjengelig i to-lags design.
• Ytelse for kraftdistribusjonsnettverk (PDN): Et solid kobberkraftplan gir lavimpedans kraftlevering til alle komponentene på kortet samtidig, og reduserer strømforsyningsstøy (Vdd-rippel) og induktansen til strømforsyningsbaner. Dette er kritisk for høyhastighets digitale IC-er som trekker store transiente strømmer under byttehendelser.
• EMI-skjerming: Interne jordplan fungerer som elektromagnetiske skjold mellom signallag, reduserer krysstale mellom tilstøtende rutelag og begrenser utstrålte utslipp. Et 4-lagskort oppnår vanligvis 10–15 dB lavere utstrålt EMI enn en tilsvarende 2-lags design ved høye frekvenser – ofte forskjellen mellom bestått og mislykket FCC- eller CE-sertifisering.

Lagstablingsstrategi for vanlige konfigurasjoner

Arrangementet av signal-, kraft- og jordlag i en flerlags-stabel bestemmer den elektriske ytelsen til brettet. Dårlig stable-up design negerer fordelene med flere lag; god stack-up-design maksimerer signalintegritet og PDN-ytelse innenfor minimumslagtellingen.

Blinde og begravde Vias i avansert flerlagsdesign

Standard gjennomhulls-vias i flerlagskort bruker pute- og anti-pad-plass på hvert lag de passerer gjennom, selv lag de ikke kobler sammen. I design med høy tetthet med finpitch BGA-komponenter ( 0,4–0,5 mm stigning ), gjennom-hulls-vias bruker for mye ruteplass. Blind-vias (bare kobler til ytre til indre lag) og begravde vias (kobler innerlag uten å nå den ytre overflaten) tillater vifteruting under BGA-er som gjennomhulls-vias ikke kan oppnå. Disse teknologiene legger til 30–80 % av produksjonskostnaden men er avgjørende for moderne prosessorer med høy tetthet og minneruting.

Applikasjoner som krever flerlags PCB

• Smarttelefoner og nettbrett: 6–10 lagskort med HDI-konstruksjon, finpitch BGA-er og kontrollerte impedansdifferensialpar for USB 3.x-, MIPI- og PCIe-grensesnitt
• Server og nettverksutstyr: 8–16 lags kort som ruter multi-gigabit SerDes-baner, DDR5-minnegrensesnitt og PCIe Gen4/Gen5-tilkoblinger
• Automotive ADAS og ECUer: 6–12 lags kort i sikkerhetskritiske systemer som krever EMC-samsvar og høyhastighets sensorgrensesnittruting
• 5G-basestasjon og RF-elektronikk: Blandede laminat flerlagskort med lavtap RF-lag og standard FR4 digitale lag i samme stabel
• Luftfarts- og forsvarselektronikk: Høypålitelige flerlagsplater til IPC klasse 3-standarder med utvidet temperaturområde laminater

Direkte sammenligning: Enkeltsidig vs dobbeltsidig vs flerlags PCB

Hvordan velge riktig PCB-type for designet ditt

Beslutningsrammeverket for valg av PCB-type bør fungere gjennom en rekke designbegrensninger i prioritert rekkefølge. Kostnadsoptimalisering er bare gyldig etter at funksjonskrav er bekreftet å være oppfylt – å velge et enkeltsidig brett for å spare kostnader og deretter oppdage at rutingen er umulig, kaster bort mer tid og penger enn den første besparelsen.

1. Vurder krav til signalfrekvens: Hvis noe signal på brettet virker ovenfor 100 MHz , eller hvis et grensesnitt krever kontrollert impedans (USB 2.0/3.x, HDMI, PCIe, DDR-minne, RF-spor), kreves det et flerlagskort med jordplanreferanse. Dette enkeltkriteriet utelukker enkelt- og dobbeltsidige brett for de fleste moderne digitale design.
2. Vurder antall komponenter og emballasje: Hvis designet inkluderer en BGA-, QFN- eller CSP-komponent med finpitch med en pitch under 0,8 mm, krever vifteruting nesten alltid minst et 4-lagskort. BGA-komponenter med pitch under 0,5 mm krever vanligvis HDI med blinde/begravde vias uavhengig av lagantall.
3. Sjekk EMC-kravene: Design som krever FCC Part 15 Klasse B, CE eller EMC-sertifisering for biler i nærvær av en hvilken som helst klokke eller byttefrekvens over 30 MHz vil nesten alltid bestå sertifisering mer pålitelig med et flerlagskort med riktige jordplan enn med en 2-lags design, uavhengig av filtreringsmetoden som brukes.
4. Vurder rutekompleksiteten: Hvis en foreløpig komponentplassering og rutingforsøk på et 2-lagskort resulterer i mer enn 5–10 % urutede tilkoblinger, eller krever overdreven sporlengdekompromittering for kritiske signaler, er det mer økonomisk å flytte til et 4-lagskort enn å iterere videre på 2-lags layout.
5. Bekreft volum- og kostnadsmål: Først etter å ha bekreftet at funksjonelle krav er oppfylt, bør kostnadsdrivende lag telle beslutninger. For råvareprodukter med stort volum der funksjonelle krav virkelig tilfredsstilles av enkelt- eller dobbeltsidige plater, er kostnadsfordelen betydelig og verdt å optimalisere.

Når oppgradering av lagtelling er mer økonomisk enn det ser ut til

En vanlig misforståelse er at å velge et lavere antall lag alltid reduserer de totale prosjektkostnadene. I praksis vil den ekstra ingeniørtiden som brukes på å rutte en tett design på for få lag, økningen i tavlearealet som kreves for å løse rutingkonflikter og EMC-retestingskostnadene fra en mislykket sertifiseringskjøring ofte overskride produksjonskostnadsforskjellen mellom et 2-lags og 4-lags kort. Et 4-lags brett koster omtrent 2–2,5 x mer enn et 2-lags brett ved prototypemengder —ofte en forskjell på $30–$80 per brett—men å unngå én EMC-testsyklus sparer $5000–$20,000 i laboratorieavgifter og ingeniørtid.

PCB-designregler og minimumsfunksjonsstørrelser etter bretttype

Å forstå minimumsfunksjonsstørrelsene som kan oppnås på hver PCB-type hjelper designere med å unngå å spesifisere dimensjoner som overskrider deres valgte produsents kapasitet – en vanlig årsak til prototypeforsinkelser og uventede kostnadsøkninger.

Verifiser alltid spesifikke designregler med din valgte produsent før du fullfører oppsettet. Fabrikasjonsevnene varierer, og utforming til de absolutte minimumsverdiene ovenfor uten bekreftelse øker risikoen for problemer med avkastning og tilhørende kostnadsstraff. En praktisk tilnærming er å målrette 130–150 % av produsentens oppgitte minimumsverdier for ikke-kritiske spor og mellomrom, forbeholder minimumsregelfunksjoner kun for områder der de virkelig er nødvendige.
