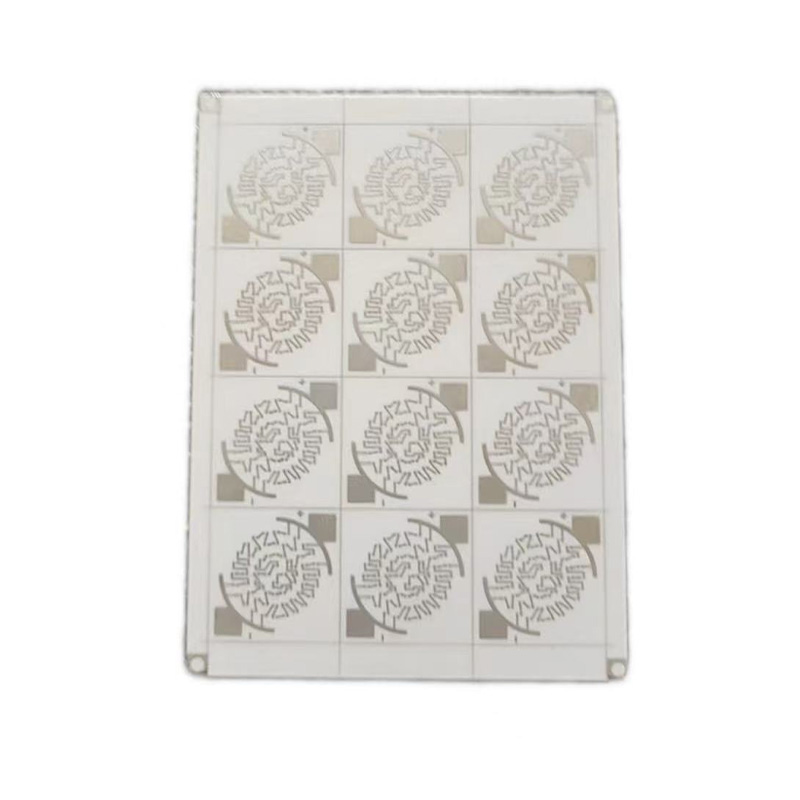

Keramiske PCB bruker keramiske substrater som alumina (Al2O3) eller aluminiumnitrid (AlN). De kan skryte av ultrahøy termisk ledningsevne (15-320W/mK), utmerket isolasjon og eksepsjonelt høy temperaturmotstand (i stand til å motstå temperaturer over 1000°C), noe som gjør dem ideelle for bruk i ekstreme miljøer. Deres termiske ekspansjonskoeffisient samsvarer nøye med halvlederbrikker, og løser effektivt varmespredningsutfordringene til høyfrekvente enheter med høy effekt. De er mye brukt i avanserte applikasjoner som 5G kommunikasjonsbasestasjoner, luftfartselektronikk, høyeffekts LED-er, bilelektronikk og medisinsk laserutstyr. Keramiske substrater, med sin eksepsjonelle kjemiske stabilitet og høyfrekvente egenskaper, viser uerstattelige ytelsesfordeler i applikasjoner som millimeterbølgeradar og kraftmodulemballasje, noe som gjør dem til en kjernemulator for miniatyrisering og høy pålitelighet av avanserte elektroniske systemer.
| Materialer | FR-4, aluminium, keramikk, metall, kobber, høyfrekvent, rigid-flex, halogenfri |
| Platetykkelse | 0,3-6 mm |
| Kobber tykkelse | 0,5 oz-5 oz |
| Lag | 1-32 |
| Opprinnelsessted | Anhui, Kina |
| Overflatefinish | Standard HASL, blyfri HASL, OSP, nedsenking nikkel/gull, blått lim, nedsenkingssølv, nedsenkingsboks |
| Minimum blenderåpning | 0,25 mm |
| Minimum sporbredde | 3 mil (0,075 mm) |
| Minimum sporavstand | 0,075 mm |
| Platetykkelse to aperture ratio | 10:1 |
