Kostnadseffektiv PCB-montering: Hvor besparelsene faktisk kommer fra

Kostnadseffektiv PCB-montering handler ikke først og fremst om å finne den laveste kontraktsprodusenten – det er et resultat av beslutninger tatt lenge før styret når fabrikkgulvet. Komponentvalg, design-for-manufacturability (DFM) samsvar, paneliseringsstrategi og ordrevolum bidrar alle mer til den totale monteringskostnaden enn den oppgitte enhetsprisen fra en gitt CM. Å forstå hvor kostnadene genereres på hvert trinn gjør at ingeniører og innkjøpsteam kan ta målrettede beslutninger som reduserer kostnadene uten at det går på bekostning av kvalitet eller pålitelighet.

De fem spakene med høyest effekt for kostnadseffektiv PCB-montering er:

• Komponentstandardisering og foretrukne delelister: Bruk av komponenter fra en produsents godkjente leverandørliste (AVL) med flere innkjøpsalternativer eliminerer spot-buy-premier og reduserer risiko for anskaffelses ledetid. En enkelt ikke-lagerført, enkeltkildekomponent kan forsinke en hel produksjon som kjøres med 8–16 uker og legge til 15–30 % til stykklistekostnadene under tildelingsmangel.
• Samsvar med design-for-produserbarhet (DFM): Tavler designet uten DFM-gjennomgang genererer skjulte kostnader nedstrøms – manuell omarbeiding, høyere defektrater, økt inspeksjonstid og programmeringskostnader for komplekse plukk-og-plasser-oppsett. Bransjedata viser det konsekvent 70–80 % av produksjonskostnadene er låst på designstadiet , før en enkelt komponent plasseres.

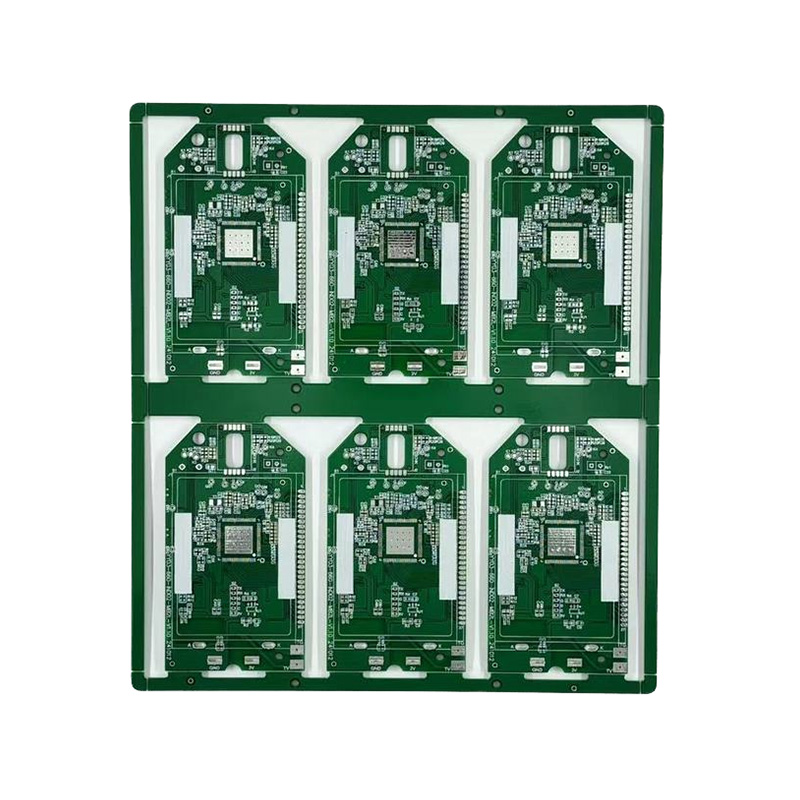

• Panelisering: Å gruppere flere PCB-er i et enkelt panel for SMT-behandling reduserer dramatisk kostnadene for oppsett per enhet, sjablongutskrift og reflow. For små plater (under 100 cm²) reduserer panelet typisk monteringskostnadene med 30–50 % per enhet sammenlignet med individuelle plater.
• SMT versus gjennomhullsforhold: Plassering av overflatemontert teknologi (SMT) er svært automatisert og koster en brøkdel av gjennomhulls (THT)-innsetting, noe som ofte krever manuelt arbeid. Hver THT-komponent i en overveiende SMT-design gir uforholdsmessige kostnader. Der det kreves gjennomhullskoblinger for mekanisk styrke, eliminerer presspasningsalternativer lodding helt.
• Volumkonsolidering og prognosenøyaktighet: Kontrakt produsenter pris montering på oppsett amortisering over kjøre kvantitet. En kjøring på 500 enheter av et enkelt 50-komponents kort kan koste $8–12 per kort i montering; det samme brettet på 5000 enheter faller vanligvis til $1,50–3,00. Nøyaktig etterspørselsprognoser som tillater volumkonsolidering er en av de mest tilgjengelige kostnadsreduksjonshendlene som er tilgjengelige for innkjøpsteam.

Skjulte kostnadsdrivere å revidere i dine nåværende monteringskostnader

Utover den åpenbare enhetskostnaden, blir flere artikler i monteringsfakturaer ofte oversett under leverandørsammenligning. NRE (engangskostnader for ingeniørarbeid). - som dekker sjablongproduksjon, programmering og inspeksjon av første artikkel - varierer vanligvis fra $150 til $800 per ny brettdesign og er ofte begravet i prisoppgitte priser for små opplag. Stencilkostnader ($80–$250 for laserkuttet rustfritt stål) er fastsatt per designrevisjon, noe som gjør hyppige designendringer uforholdsmessig dyre ved lave volum. I tillegg, Røntgeninspeksjon og funksjonstesting inventar bære oppsettsgebyrer på $500–$2500 per bretttype og bør vurderes opp mot defektrisikoen og garantieksponeringen til ikke-testede sammenstillinger, ikke bare utelukkes for å redusere fakturasummen.

PCB Layoutdesignprogramvare: Velg riktig verktøy for arbeidsflyten din

Programvare for design av PCB-layout er det primære verktøyet der alle monteringskostnader, produksjonsevne og ytelsesresultater bestemmes. Valget av EDA-plattform (elektronisk designautomatisering) påvirker ikke bare designerens produktivitet, men kvaliteten på DFM-sjekker, nøyaktigheten av simuleringsdata, det enkle samarbeidet med kontraktsprodusenter og den langsiktige vedlikeholdsevnen til designfiler. Ingen enkeltverktøy er universelt optimalt – det riktige valget avhenger av designkompleksitet, teamstørrelse, budsjett og integrasjonskrav.

DFM-kontrollfunksjoner: Hva du skal se etter

DFM-regelsjekk-funksjonen til PCB-layoutdesignprogramvaren er direkte knyttet til monteringsutbytte og kostnad. Som et minimum bør verktøyet håndheve: minimum ringformet ring og bor-til-kobber-klaringer (for å forhindre borebrudd), loddemaske utvidelsesregler (for å forhindre brobygging på IC-er med fin tonehøyde), kobber-til-bord-kant klaringer (for å forhindre sporeksponering under ruting og depaneling), og gårdsoverlappingsdeteksjon (for å flagge komponentplasseringskonflikter før fabrikasjon). Premium-plattformer som Altium og Cadence integrerer også sanntids 3D-klaringskontroll og impedanskontrollert ruting med automatisk lagstackvalidering – funksjoner som er kritiske for høyhastighetsdesign over 1 GHz, men unødvendig overhead for enklere blandede signalkort.

Filutgang og CM-kompatibilitet

Uavhengig av hvilken PCB-layoutdesignprogramvare som brukes, må utdatapakken som leveres til en kontraktsprodusent inneholde: Gerber RS-274X-filer for alle kobberlag, borefiler (Excellon-format), bordkontur (mekanisk lag), loddemaske og silketrykklag, en stykkliste i Excel- eller CSV-format, og en tyngdepunkt/plukk-og-plasser komponentfil (XY). Noen CM-er aksepterer i økende grad ODB eller IPC-2581 native design-filer i stedet for Gerbers, og tilbyr rikere data for DFM-gjennomgang og reduserer risikoen for oversettelsesfeil. Ved å bekrefte CMs foretrukne inndataformat før ferdigstillelse av verktøykjeden, unngår du kostbare filkonverteringsforsinkelser under tape-out.

Quick Turn PCB-produsenter: Hva begrepet faktisk betyr

Quick turn PCB-produsenter er leverandører av fabrikasjons- og monteringstjenester som har bygget sine operasjoner spesifikt rundt komprimerte ledetider – vanligvis tilbyr fabrikasjon av bare boards på 24–72 timer og monterte kort på 3–7 virkedager, kontra standard 10–15 dagers ledetider for konvensjonelle volum-PCB-produsenter. Denne hastighetspremien har en kostnad: prissetting av raske svinger for bare brett er vanligvis 3–8× høyere per enhet enn volumproduksjonspriser, og raske monteringer gir tilleggsavgifter på 25–100 % over standard NRE og per enhetspriser.

Forretningssaken for hurtigvendende PCB-produsenter er sterkest i tre scenarier: prototype og design iterasjonssykluser hvor ingeniørtidskostnadene langt overstiger fabrikasjonspremiene; nødsituasjoner i produksjonslinjen der et defekt bord stopper en produksjonslinje med nedetidskostnader som overstiger tusenvis av dollar i timen; og markedslanseringer med kort vindu hvor firstmover-fordel rettferdiggjør fremskyndelseskostnaden. For planlagt volumproduksjon er hurtigvendingstjenester sjelden kostnadsberettiget, og premien er bedre investert i å opprettholde sikkerhetslager av forhåndsbygde sammenstillinger.

Nøkkelaktører i Quick Turn PCB-markedet

PCB-markedet for raske svinger stratifiserer i tre nivåer basert på geografi, kapasitetsområde og målkunde:

• Kina-baserte nettplattformer (JLCPCB, PCBWay, Seeed Fusion): Tilby den laveste absolutte prisen for raske svinger med standardspesifikasjoner – et 10-delt 2-lags brett på 48 timer for under $20 er standard. Monteringstid på 3–5 dager er tilgjengelig med in-house komponentbeholdning. Best egnet for prototypearbeid der kostnad er den primære begrensningen og regulatorisk sertifiseringsdokumentasjon ikke er nødvendig.
• Nordamerikanske hurtigsvingspesialister (Advanced Circuits, Sunstone Circuits, Sierra Circuits, TTM Technologies): Tilby 24–48 timers bare board-produksjon med full IPC klasse 2 eller klasse 3-sertifisering, UL-anerkjente materialer og ITAR-kompatibel håndtering for forsvars- og romfartsapplikasjoner. Monteringstjenester med 5–7 dagers tur er tilgjengelig. Kostnaden per enhet er betydelig høyere enn kinesiske plattformer, men leveringstid, IP-sikkerhet og krav til overholdelse av regelverk gjør innkjøp obligatorisk for mange applikasjoner.
• Europeiske hurtigvendingsleverandører (Eurocircuits, Multi-CB, Beta LAYOUT): Betjen EU-markedet med 1–5 dagers produksjonstid, CE-kompatibel kvalitetsdokumentasjon og RoHS-kompatibel behandling. Online DFM-sjekking og umiddelbare tilbud er standardfunksjoner. Sterkt valg for EU-baserte designteam som krever lokale tavler for CE-merking eller REACH-samsvarsdokumentasjon.

Hva du skal bekrefte før du legger inn en hurtigvendingsbestilling

Forpliktelser om leveringstid for rask omløp er bare like pålitelige som produsentens kapasitetsstyrings- og komponenttilgjengelighetssystemer. Før du legger inn en tidskritisk bestilling, bekreft:

• Alle komponenter er på lager på CM før ordrebekreftelse. En enkelt utsolgt komponent kollapser hele tidsplanen for hurtigsving. Anerkjente CM-er gir sanntidskontroll av stykklistetilgjengelighet før de godtar raske bestillinger.
• DFM-gjennomgang er inkludert i den oppgitte ledetiden, ikke tillegg. Noen CM-er oppgir produksjonstid fra DFM-godkjenning, ikke fra ordreplassering – en forskjell som kan legge til 12–24 timer til faktisk behandlingstid.
• Den oppgitte ledetiden er en telling av virkedager, ikke kalenderdager. En "5-dagers" tur plassert på en onsdag kan ikke sendes før påfølgende onsdag når helger er ekskludert.
• Testing og inspeksjon er spesifisert. Hurtigsvingsammenstillinger bør ikke omgå elektrisk testing - kostnaden for å motta et feilkort etter en 5-dagers ventetid overstiger kostnadene for en flygende sonde eller funksjonstest med en betydelig margin.

Integrering av alle tre: Fra design til kostnadsoptimalisert, hurtigsvingende produksjon

De sterkeste resultatene i PCB-utvikling kommer fra å behandle valg av layoutdesignprogramvare, monteringskostnadsoptimalisering og valg av hurtige produsentvalg som et integrert system i stedet for uavhengige beslutninger. Et praktisk rammeverk for å oppnå denne integrasjonen:

1. Velg layoutprogramvare med DFM-regelsett tilpasset mål-CM. Ledende hurtigsvingprodusenter publiserer sine prosesskapasitetstabeller (minimum spor/plass, via størrelser, kobbervekter, kontrollerte impedanstoleranser). Når du laster inn disse reglene i EDA-verktøyet ditt ved prosjektstart, oppdager du brudd under utformingen i stedet for ved DFM-gjennomgang etter innsending av filen.
2. Bygg et foretrukket komponentbibliotek som er partisk mot CMs lagerbeholdning. Både JLCPCB (LCSC-bibliotek) og mange innenlandske CM-er publiserer komponentbeholdningen sin på nettet. Å designe med lagerførte deler eliminerer den vanligste årsaken til svikt i rask turplanlegging: forsinkelser i innkjøp av komponenter.
3. Bruk raske prototyper for å validere design før du forplikter deg til volum. Kostnaden for en prototypekjøring på $ 500 som fanger opp en layoutfeil er trivielt liten sammenlignet med NRE og materialkostnadene ved å kassere en produksjon på 1000 enheter. Bygg inn en eller to raske valideringssykluser i utviklingsplanen som en fast kostnad, ikke en variabel som skal optimaliseres bort.
4. Overgang til volumprising ved riktig vendepunkt. De fleste CM-er tilbyr meningsfulle prisavbrudd på 100, 500 og 1000 enheter. Når designet er validert og volumet er forutsigbart, vil konsolidering av 3–6 måneders etterspørsel i en enkelt rammeordre med planlagte utgivelser redusere monteringskostnadene med 40–60 % sammenlignet med rullende månedlige hurtigvendingsordrer – til og med ta hensyn til lagerkostnadene.

Kombinasjonen av disiplinert DFM-praksis i PCB layout design programvare , en streng tilnærming til kostnadseffektiv PCB-montering gjennom design- og anskaffelsesbeslutninger, og en klarsynt forståelse av når hurtigsving PCB-produsenter levere ekte verdi i forhold til når de representerer unngåelige premium-utgifter, danner det operasjonelle grunnlaget for effektiv elektronikkproduksjon i alle skalaer.
