PCB i elektronikk: designprogramvare, IPC-standarder, signalintegritet og ITAR-samsvar

Hva er en PCB i elektronikk

Et trykt kretskort (PCB) er det strukturelle og elektriske grunnlaget for praktisk talt alle elektroniske enheter. Det er en flat plate - vanligvis laget av FR-4 glassforsterket epoksylaminat - som mekanisk støtter og kobler elektroniske komponenter sammen gjennom et nettverk av ledende kobberspor, pads og vias etset eller avsatt på overflaten og de indre lagene. Uten PCB ville moderne elektronikk slik vi kjenner dem vært umulig : den erstatter punkt-til-punkt-kablingen til tidlig elektronikk med en kompakt, repeterbar og fabrikerbar struktur.

Et PCB tjener tre grunnleggende roller samtidig. For det første gir det den fysiske plattformen som komponenter - motstander, kondensatorer, integrerte kretser, kontakter og hundrevis av andre deler - er montert og loddet. For det andre skaper den de elektriske banene som lar signaler og kraft bevege seg mellom disse komponentene med presisjon. For det tredje utfører den denne rutingen i et format som kan masseproduseres med jevn kvalitet i stor skala, fra forbrukerelektronikk som sendes i milliarder til romfartsmaskinvare produsert i enkeltenheter.

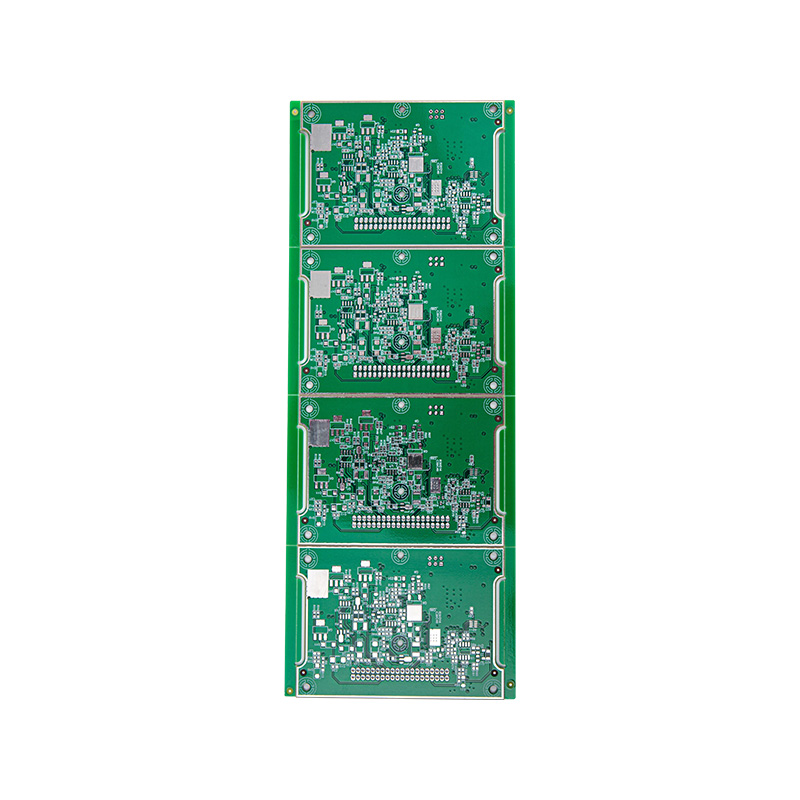

PCB er kategorisert etter lagantall og konstruksjon. Enkeltlags plater bærer spor på den ene siden og er vanlig i rimelige forbrukerprodukter. Dobbeltsidige plater bruker begge overflater. Flerlags PCB - vanligvis 4, 6, 8 eller flere lag - er standard i alle applikasjoner som involverer tett komponentplassering, kontrollert impedans, strømintegritetsplan eller høyhastighets digitale signaler. High-density interconnect-kort (HDI) tar dette videre, ved å bruke mikroviaer og fine-pitch-funksjoner for å pakke flere kretser til et mindre fotavtrykk, som man ser på smarttelefoner og bærbare enheter.

Utover den standard stive FR-4-konstruksjonen, bruker fleksible PCB-er (flekskretser) polyimid-substrater for å tillate bøying og folding til tredimensjonale former – essensielt i medisinsk utstyr, kabling til luftfart og kompakt forbrukerelektronikk. Rigid-flex-kort kombinerer begge teknologiene i en enkelt sammenstilling, eliminerer koblinger og reduserer vekt og feilpunkter i krevende miljøer.

PCB Schematic Design Software: Verktøy og hva de er best for

Skjematisk fangst er utgangspunktet for PCB-design - den definerer de logiske forbindelsene mellom komponenter før en fysisk layout begynner. Skjemaet brukes deretter til å generere en nettliste som driver PCB-layoutverktøyet. Å velge riktig EDA-programvare (elektronisk designautomatisering) påvirker ikke bare designopplevelsen, men også DFM-resultater (design for manufacturability), samarbeidsarbeidsflyter og samsvarsdokumentasjon.

De viktigste plattformene innen profesjonell PCB-design er:

• Altium Designer: Det dominerende valget innen profesjonell maskinvareteknikk. Kjent for sitt enhetlige skjematiske-til-layout-miljø, sterk bibliotekadministrasjon og omfattende designregelsjekker (DRC). ActiveBOM og MCAD co-design funksjonene er spesielt verdsatt i arbeidsflyter for produktutvikling. Lisenskostnadene er høye, men dybden av funksjonalitet rettferdiggjør det for PCB-ingeniører på heltid.
• KiCad: Den ledende åpen kildekode EDA-plattformen. Versjon 7 og utover har lukket mye av gapet med kommersielle verktøy, og tilbyr en kapabel skjematisk editor, 3D-visualisering, differensiell parruting og et voksende fellesskapsbibliotek. Mye brukt i startups, åpne maskinvareprosjekter og akademiske omgivelser.
• Cadence OrCAD / Allegro: OrCAD er mye brukt for skjematisk fangst i ingeniørfirmaer, mens Allegro er det avanserte layoutverktøyet foretrukket for komplekse flerlagskort og høyhastighets signalintegritetsarbeid. Sterk SPICE-simuleringsintegrasjon gjør OrCAD til en go-to for designteam med analoge og blandede signaler.
• Mentor PADS / Xpedition: Vanlig innen bil- og industrielektronikk. PADS er et mellomtonealternativ for mindre lag; Xpedition er bedriftsklasse med sterk begrensningsdrevet layout for høyhastighets- og RF-applikasjoner.
• EasyEDA / Fusion 360 Electronics: Skybaserte plattformer egnet for prototyping, hobbyarbeid og team som trenger raske design-til-fabrikasjonsarbeidsflyter. EasyEDA er tett integrert med JLCPCBs monteringstjeneste, noe som muliggjør ett-klikks fabrikasjon sitering direkte fra designmiljøet.

Uavhengig av verktøyvalg, må skjemaet inkludere fullstendige og nøyaktige komponentverdier, referansebetegnelser og pinnetilordninger - feil i skjemaet sprer seg direkte inn i det produserte kortet . De fleste profesjonelle arbeidsflyter fremtvinger en formell skjematisk gjennomgang mot designspesifikasjonen før layout begynner.

IPC-standarder for PCB-design: Hva de dekker og hvorfor de betyr noe

IPC (tidligere Institute for Printed Circuits, nå ganske enkelt IPC — Association Connecting Electronics Industries) publiserer de globalt aksepterte standardene som styrer PCB-design, fabrikasjon, montering og inspeksjon. Overholdelse av IPC-standarder er ikke valgfritt i de fleste profesjonelle og regulerte bransjer — det er kontraktsmessig påkrevd av OEM-er, forsvarsfirmaer og produsenter av medisinsk utstyr, og blir ofte revidert.

IPC-A-610 og J-STD-001 definerer tre produktklasser - Klasse 1 (generell elektronikk), Klasse 2 (dedikert tjenesteelektronikk) og Klasse 3 (høy pålitelighet, inkludert militær og medisinsk). Klasse 3 pålegger de strengeste krav til loddeforbindelse, renslighet og utførelse , og krever sertifiserte IPC-operatører og inspektører (CIS/CIT) på produksjonsgulvet. Å spesifisere feil klasse - eller unnlate å spesifisere en i det hele tatt - er en vanlig kilde til kvalitetstvister mellom kjøpere og kontraktsprodusenter.

Signalintegritet i PCB-design: Kjerneprinsipper og vanlige feilmoduser

Signalintegritet (SI) refererer til kvaliteten på et elektrisk signal når det beveger seg gjennom PCB-en - spesifikt om det ankommer sin destinasjon med tilstrekkelig amplitude, tidsnøyaktighet og form til å bli korrekt tolket av mottaksenheten. Etter hvert som klokkehastigheter og datahastigheter har klatret inn i gigahertz-området, har signalintegriteten flyttet seg fra en nisjebekymring til en vanlig designdisiplin. Et brett som passerer DRC og ser korrekt ut i layout kan fortsatt mislykkes i funksjonstesting på grunn av SI-problemer som er usynlige for øyet.

De vanligste problemene med signalintegritet og deres begrensninger på designnivå inkluderer:

• Impedansdiskontinuiteter: Enhver endring i sporgeometri - breddeoverganger, viaer, koblinger, stubber - skaper en lokal impedansendring som forårsaker delvis signalrefleksjon. Kontrollert impedansruting (typisk 50 Ω for ensidig, 100 Ω differensial) og via stubbreduksjon (tilbakeboring eller blinde vias) er standard mottiltak.
• Crosstalk: Elektromagnetisk kobling mellom tilstøtende spor induserer støy på stille linjer. Økende sporavstand (3W-regel: plass lik 3× sporbredde kant-til-kant), bruk av bakkevernspor og ruting av høyhastighetssignaler på indre lag mellom bakkeplan reduserer alle krysstale.
• Returbanediskontinuiteter: Høyfrekvente returstrømmer følger banen til minste induktans - rett under deres foroverstrømspor på referanseplanet. Kutt, spor eller planendringer som avbryter denne returbanen tvinger strømmen til omvei, og skaper en sløyfeantenne som utstråler EMI og injiserer støy i andre kretser.
• Skjevhet i differensialpar: Differensiell signalering (PCIe, USB, HDMI, DDR, LVDS) avhenger av at begge lederne er elektrisk tilpasset i lengde. Lengdemismatch introduserer skjevhet – en tidsforskyvning mellom P- og N-signalene – som forringer øyediagrammarginen og øker bitfeilfrekvensen. De fleste EDA-verktøy fremtvinger differensiell parlengdetilpasning via interaktive rutingbegrensninger.
• Strømforsyningsnettverk (PDN) støy: Utilstrekkelig bypass-kapasitans eller dårlig plasserte avkoblingskondensatorer tillater spenningsfluktuasjoner på strømskinner når IC-er bytter. Dette manifesterer seg som jordsprett, tilførselsstøy og økt jitter i klokkesignaler. PDN-analyseverktøy modellerer impedans vs. frekvens for å veilede kondensatorvalg og plassering.

Pre-layout-simulering (ved hjelp av IBIS-modeller og transmisjonslinjekalkulatorer) og post-layout-ekstraksjon (ved bruk av 3D-elektromagnetiske feltløsere som Ansys HFSS eller Cadence Sigrity) er standardpraksis på høyhastighetskort. Ved datahastigheter over 10 Gbps, SI-analyse er ikke et post-design-verifiseringstrinn – det er et input til stable- og rutingstrategien fra dag én.

Hurtig behandling av PCB-montering: hva som driver ledetider og hvordan du komprimerer dem

Rask omløpende PCB-montering – som leverer funksjonelle kort på 24 timer til 5 dager i stedet for standard 10–15 virkedager – har blitt en konkurransedyktig differensiator blant kontraktsprodusenter (CM) som betjener prototyping, NPI og presserende produksjonskrav. Å forstå hva som faktisk driver monteringstidene gjør det mulig for kjøpere å ta smartere valg i stedet for bare å betale premiumpriser for tjenester som kanskje ikke gir raskere resultater.

De viktigste bidragsyterne til monteringstid er:

• Bare bord fabrikasjon: Standard FR-4 flerlagskort (opptil 8 lag) kan produseres på 24–48 timer av hurtigsvingende produsenter. Avanserte konstruksjoner – HDI, Rogers-laminater, nedgravde viaer, kontrollert impedans – legger til 1–5 dager avhengig av kompleksiteten.
• Komponenttilgjengelighet: Dette er vanligvis den lengste ledetidsvariabelen. Et design som er avhengig av enkeltkilde eller tildelte komponenter kan stoppe monteringen i flere uker uavhengig av CM-funksjoner. Å bygge en stykkliste rundt deler som er lagret av store distributører (Digi-Key, Mouser, Arrow) forbedrer dramatisk forutsigbarheten for behandlingstid.
• Programmering og test: In-circuit test (IKT), funksjonell test eller fastvareprogrammering legger til tid som stort sett er fast uavhengig av batchstørrelse. På svært små prototypekjøringer kan testoppsetttiden overskride monteringstiden.
• Dokumentasjonskvalitet: Ufullstendige eller tvetydige Gerber-filer, manglende tyngdepunktsdata eller uløste styklisteforespørsler som legger til dager til hver raske jobb. Å sende inn rene, komplette pakker – inkludert monteringstegninger, godkjente leverandørlister og en løst stykkliste – er den mest kontrollerbare levertidsreduksjonsspaken som er tilgjengelig for kjøperen.

CM-er som tilbyr ekte 24-timers montering opprettholder vanligvis en forsendelsesbeholdning av vanlige passiver (0402/0603-motstander og kondensatorer i E24/E96-serien), kjører dobbeltskiftede SMT-linjer og har et ingeniørteam på vakt for å løse DFM-spørsmål uten flaskehalser i arbeidstimer. For produksjonsmengder krever ekte hurtigsving-evne forhåndsposisjonering av materiale og planlegging av maskintid på forhånd – ad-hoc rush-jobber i produksjonsskala er sjelden pålitelige.

ITAR-kompatibel PCB-produksjon: omfang, forpliktelser og hva du skal se etter i en CM

International Traffic in Arms Regulations (ITAR) er et amerikansk regelverk administrert av Directorate of Defense Trade Controls (DDTC) under utenriksdepartementet. Den kontrollerer eksport og import av forsvarsartikler, forsvarstjenester og relaterte tekniske data oppført i United States Munitions List (USML). PCB-er designet eller brukt i militære, satellitter, våpen eller visse systemer med dobbelt bruk er ofte ITAR-kontrollerte , og enhver CM som produserer, monterer eller til og med håndterer tekniske data for disse brettene må overholde ITAR-kravene.

ITAR-samsvar for en PCB-kontraktprodusent innebærer flere spesifikke forpliktelser:

• Registrering hos DDTC: Ethvert amerikansk selskap som produserer, eksporterer eller formidler ITAR-kontrollerte forsvarsartikler, må registrere seg hos DDTC. Denne registreringen må være oppdatert og fornyes årlig.
• Utenlandske nasjonale adgangskontroller: ITAR begrenser tilgang til kontrollerte tekniske data – inkludert PCB Gerber-filer, designdokumentasjon og monteringstegninger – til amerikanske personer (statsborgere, lovlige fastboende eller de som har fått beskyttet status). CM-er må ha dokumenterte prosedyrer for å hindre utenlandske statsborgere fra å få tilgang til ITAR-kontrollerte data uten eksportlisens eller gjeldende unntak.
• Fysisk segregering: ITAR-kontrollerte arbeidsområder, lagringssystemer og dataservere må være fysisk eller logisk atskilt fra ikke-ITAR-arbeid for å forhindre utilsiktet avsløring.
• Nedgang for underleverandører: Hvis en ITAR-registrert CM outsourcer noen del av arbeidet – bare board-fab, konform belegg, testing – til en underleverandør, flyter ITAR-forpliktelsene ned. Den primære CM er ansvarlig for å sikre at underleverandører også er ITAR-registrerte og kompatible.
• Journalføring: ITAR krever at produsenter oppbevarer alle transaksjoner som involverer ITAR-kontrollerte artikler i minst fem år.

Når de kvalifiserer en ITAR-kompatibel PCB CM, bør kjøpere be om en kopi av leverandørens gjeldende DDTC-registrering, gjennomgå deres teknologikontrollplan (TCP), og verifisere at deres anleggssikkerhetsstilling – inkludert IT-systemer, besøkendes tilgang og screening av ansatte – samsvarer med klassifiseringsnivået til arbeidet som blir plassert. Straffene for ITAR-brudd er strenge : Sivile bøter på opptil 1 million dollar per overtredelse og strafferettslige sanksjoner, inkludert forbud mot fremtidige offentlige kontrakter. Å vurdere en CMs ITAR-stilling før programtildeling, ikke etter første artikkelinspeksjon, er industristandardtilnærmingen.
